输入AC220V,输出DC48V，20A直流转换模块，
(一)整流模块的工作原理
整流模块的原理框图如图4-1所示，EMI电路有两个功能：
1
）防止市电电网由于负载的开关及闪电造成的尖峰对整流模块造成的危害；
2
）阻止整流模块内高频开关产生的干扰电压及电流反灌给电网。
图1 4820-2U整流模块工作原理框图
整流模块变换电路为双正激拓扑结构，开关管同时导通，不存在桥式拓扑中桥臂直通的危险；变压器也不存在因偏磁而造成饱和的危险；从拓扑结构上保证了模块的可靠性。双路互补倍频的双正激拓扑，使整流模块工作频率高达160kHz
。
本模块的设计采用了高频脉宽调制技术，低差自主均流技术，以及高可靠快速保护技术。低差自主均流控制单元确保模块并联运行时实现模块间自动均流，从轻载（5
％负载）到额定负载，模块间*大电流误差<2A
。高可靠快速保护以及专门设计的短路回收特性，确保模块长期短路也不会损坏，完善的保护功能保证了系统与模块安全可靠运行。
该模块具有150VAC
～300VAC
的电压输入范围。为确保模块安全可靠地工作，设计了二级限流功能，当电网电压在176VAC
±5V
以下时，电源模块自动进入限流工作区间，*大输出电流为10A
；当电网电压在176VAC
±5V
到300VAC
之间时，模块额定工作电流为20A
。
整流模块采用了输入、输出滤波电路及屏蔽结构，使模块具有电磁兼容性，各项杂音指标均优于部颁标准。模块结构以及内部元器件布局，考虑了各种安全规范，使模块具有较高的安全性。

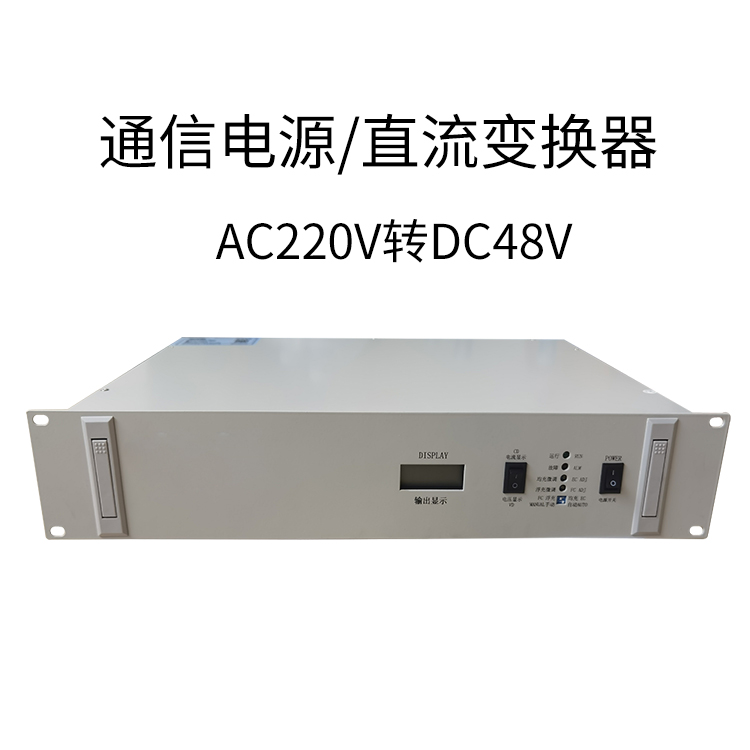

二：整流模块外形结构
三：整流模块性能指标
1．环境条件
工作温度：－5 ～ ＋40℃
储存温度：－40 ～ ＋70℃
相对湿度：≤90％（40±2℃）
大气压力：70～106kPa
2．交流输入
单相输入额定电压：220V
电压变化范围：150V～300V
电网频率范围：45～65Hz
3．直流输出
均充电压：56.4V（手动可调）
浮充电压：53.5V（手动可调）
额定电流：电网电压大于176VAC±5V 时，20A
电网电压小于176VAC±5V 时，10A
电压可调范围：42V～58V
4．输出杂音
电话衡重杂音：≤2mV
宽频杂音： ≤20mV(3.4kHz-150kHz)
≤20mV(150kHz-30MHz)
离散频率杂音：3.4～150kHz时小于5mV
150～200kHz时小于3mV
200～500kHz时小于2mV
0.5～30MHz时小于1mV
峰－峰值杂音：≤200mV(20MHz带宽范围内)
5．稳压精度
电压调整率：≤±0.1％
负载调整率：≤±0.2％
稳压精度：≤±0.3％
6．工作效率
效率≥88％
7．动态负载响应：
使负载电流以额定值的25％～50％之内和50％～75％之内阶跃变化时，负载效应恢复时间
Ÿ200μS，超调Ÿ ±0.6％
9．安全保护功能
1) 输入过压保护点为305±5VAC，可自动恢复工作。
2) 输出过压保护点为59.5VDC，过压锁死，故障排除后才能重新启动。
3) 限流保护。交流输入电压小于176±5V时，10A限流，交流输入电压大于176±5V时 ，21A限流。
4) 短路保护。限流回缩式短路保护，回缩电流≤5A，可自动恢复工作。
5) 过热保护。检测散热器温度，当散热器温度大于85℃时，模块自动关机，温度降低后可自动恢复工作。
6) 模块并联保护。模块输出有30A保险，当模块内部短路时，保险断开，使模块脱离系统。
