产品概述：
ORO系列电力UPS电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
ORO-UPS电源技术特点：
● 完全隔离型逆变技术，输出无噪音正弦交流电压
● 逆变单元采用先进的SPWM技术，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 过负载能力强，能承受计算机满负载开机
● 大功率旁路开关，过载时可由旁路供电
● 具有输入过、欠压，输出过、欠压，过温、短路等保护功能
● 逆变器前面板有LED/LCD显示方式，状态一目了然
第 一 章 序 言
OR系列电力UPS电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
OR-UPS电源技术特点：
● 完全隔离型逆变技术，输出无噪音正弦交流电压
● 逆变单元采用先进的SPWM技术，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 过负载能力强，能承受计算机满负载开机
● 大功率旁路开关，过载时可由旁路供电
● 具有输入过、欠压，输出过、欠压，过温、短路等保护功能
● 逆变器前面板有LED显示方式，状态一目了然
1.1 注意事项：
本使用手册提供给用户安装调试、操作使用及故障诊断等有关注意事项，务请妥善保管，并请您在使用本产品前仔细阅读本使用手册。
◆ 在仔细阅读理解本说明手册并能正确使用之前，请不要安装、操作、维护或检查本产品。
◆ 遵从产品及附带的印刷品中标示的警告事项及说明。
◆ 接线前必须先断开前级电源。
◆UPS逆变电源必须可靠接地,接地电缆尽量使用粗线,连接地点尽量靠近正弦波逆变电源,接地线尽量短。
◆UPS逆变电源在切断输入电源后,内部仍会有高压，切勿打开机箱触摸内部器件，以免对操作者和本产品造成伤害。
◆ 安装地点请远离水、蒸气和其它液体物质，远离易燃易爆物质。
◆ 安装的电缆必须符合要求，请不要使用电缆线超载工作，避免火灾及电击事故发生。
1.2 开箱检查
OR系列UPS电源在出厂前已经经过严格的检验，但在运输途中可能受损，因此，开箱后请先检查下列各项是否齐全，确认型号、容量、输入电压、输出电压等是否与订购时所指定的内容相符；如果出现异常或内容不符，请尽快与经销商联系。
-
完整的UPS电源机体
-
产品使用手册
-
保修卡
-
合格证
-
产品配套的部件和装箱清单
-
订单规定的其它附件
1.3 储存环境
本产品在存放时应注意以下事项，以避免可能遭受的不良影响。
-
置于无尘垢和干燥通风的场所
-
环境温度：-20℃～50℃
-
环境相对湿度：30%～90% 且无水珠凝结现象
-
远离腐蚀性气体、液体
-
长期不用的电源，每隔半年应通电一次
1.4 搬运
本产品在搬运过程中，应避免强烈振动、摔跌、磕碰，严禁将包装箱倒置，开箱搬运时切勿遗失附件及使用说明书、保修卡等。
另外，本产品体积大，且较重，搬运时请注意安全，以免伤害到您的身体。
第 二 章 产 品简 介
2.1 产品外观

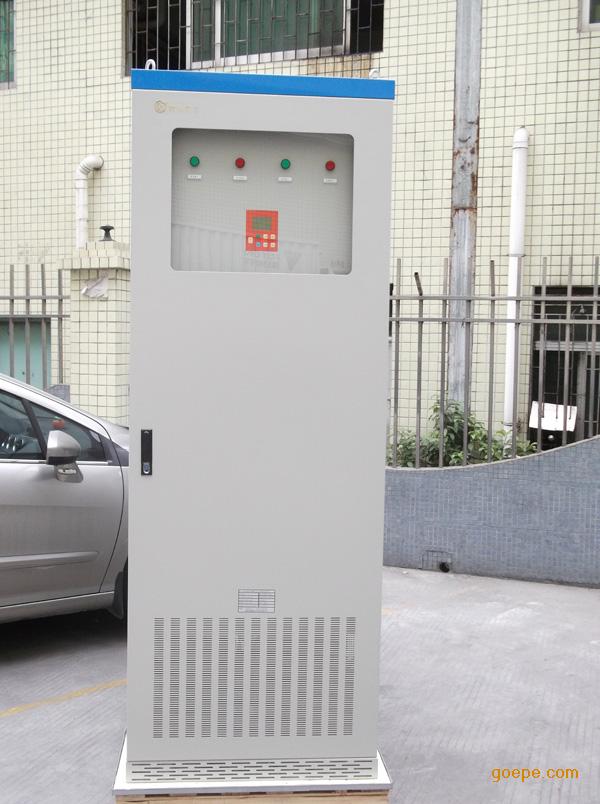

本图仅供参考，请以实物为准。
2.2 工作原理(交流输入可为220/380,直流输入也可以定制)
直流电压可定制
工作状态说明：
1、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，一路经充电器对电池组进行充电，另一路经逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电）；
2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当交流输入正常，直流输入异常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）；
4、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。
2.3 主要技术参数
型 号 |
OR-30KVA |
|
直流输入 |
额定电压 |
384VDC |
|
电池数量 |
12V×32节 |
|
电池类型 |
免维护铅酸蓄电池 |
|
交流输入 |
相 数 |
三相 |
|
频 率 |
50Hz ±5％ |
|
电压范围 |
380VAC±20％ |
|
逆变输出 |
额定功率 |
24KW |
|
额定电压 |
380VAC |
|
电压精度 |
380VAC ±2％ |
|
频 率 |
50Hz ±1％ |
|
波形失真率 |
≤5％（线性负载） |
|
动态响应 |
5%（0%~100%负载） |
|
峰值系数（CF） |
3：1 |
|
功率因数 |
0.8 |
|
逆变效率 |
87% |
|
报 警 |
LED指示灯报警和液晶显示屏文字报警 |
|
转换时间 |
≤5ms |
|
充电电压 |
VDC |
|
噪音 |
≤55db |
|
绝缘强度 |
1500 VAC，1min （输入和输出） |
|
冷却方式 |
风扇强制风冷 |
2.4 保护功能
OR系列UPS电源具有完善的保护功能，一旦出现下表所列故障，UPS电源将进入逆变状态或关闭输出，以保证负载不受损坏，同时UPS电源自身也得到保护。
保护功能 |
状态说明 |
保护动作 |
恢复 |
|
交流输入欠压 |
交流输入电压低于设定点 |
UPS电源将自动转为直流逆变供电
|
故障排除后，UPS电源将自动恢复正常工作状态 |
|
直流输入欠压 |
直流输入电压低于设定点 |
在逆变状态下将关闭输出 |
|
输出过载 |
负载功率超过额定值 |
UPS电源将延时后关闭输出，转为旁路供电 |
故障排除后，须重新启动才
能恢复正常工作状态
|
注：UPS电源在欠压保护后，必须回至设定恢复工作点以上时，才能再次启动。设置回差电压是为了防止避免系统在保护点附近震荡。当UPS电源首次开机时，如果输入电压正好处于保护点和恢复工作点之间时，机器将处于保护状态并显示欠压。
2.5 工作环境
本产品的使用环境请尽量满足以下要求：
● 置于无尘垢和干燥通风的场所(在宽敞的房间内安装本产品，房间内安装强制性通风设备)
● 适当的温度(UPS电源能在-10℃～40℃的室内环境下运行，但进行开启时的温度*好高于0℃，理想的操作温度为10℃～25℃)
● 相对湿度符合要求（10%～90%）不结露
● 海拔 ≤1000m 海拔高度超过1000米时，建议降低机器额定容量使用（参照GB3859.2）
● 无水蒸汽或其它腐蚀性气体，附近无易燃易爆品
● 有符合安全规定的前级电源
