DC220V转AC380V三相逆变器，正弦波逆变器
深圳市欧瑞电力设备有限公司

^{三相逆变器，正弦波逆变器}


产品型号：ORE-5KVA-H/380V                                    品牌：欧瑞电力



ORO系列纯正弦波逆变电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
 产品特点：
  ●完全隔离型逆变技术，输出无噪音正弦交流电压
  ●逆变单元采用先进的SPWM技术，波形纯净
  ●独有的动态电流环控制技术确保逆变器可靠运行
  ●过负载能力强，能承受计算机满负载开机
  ●大功率旁路开关，过载时可由旁路供电
  ●具有输入过、欠压，输出过、欠压，过温、短路等保护功能
  ●逆变器前面板有LCD/LED显示方式，状态一目了然

电力专用型逆变系统工作方框图：如图1所示

图1    电力专用逆变系统架构方块图

•
  逆变系统工作于旁路状态时各部份电路工作原理：市电进入经EMI滤波器滤除市电端送来的杂讯干扰后，由静态开关送出后经输出EMI滤波器滤除干扰后送到用户负载端，为用户负载提供电能。机器此时的输出是普通市电。

图2 逆变系统工作于旁路状态时各部份电路之运作方法
B．逆变系统工作于直流正常供电状态时各部份电路工作原理，当市电故障时，直流电压被送到逆变器输入端，在主控制电路驱动下，逆变器将直流电变成电压、频率稳定、无干扰的纯正正弦波输出到静态开关，由静态开关将此优质电源送到输出EMI滤波器后，由EMI滤波器滤除干扰后送到用户负载端，为用户提供高品质的电源。


图3 逆变系统工作于电池正常供电状态时各部份电路之运作方法


技术参数：

功率		500VA-30KVA
直流输入	额定电压	12VDC/24VDC/48VDC/110VDC/220VDC
	电压范围	12VDC(10.5V-15V)/24VDC(18V-30V)/48VDC（42V-65V）/ 110VDC（94.5V-160V）/220VDC（189V-280V）
交流输入	相   数	单相/三相
	频   率	50Hz ± 5％
	电压范围	220VAC /380VAC± 20％
逆变输出	额定容量	500VA-30KVA
	额定电压	单相/三相
	电压精度	220VAC /380VAC ± 2％
	频   率	50Hz ± 1％
	波形失真率	≤ 3％
	动态响应	5%（0%~100%负载）
	峰值系数（CF）	3：1
	功率因数	0.75
	过载能力	超载跳旁路
	逆变效率	90%（80%负载）
连续运行时间		可长时间连续运行
报   警		蜂鸣器声音报警和LED指示灯报警
切换时间	交流与直流	0ms
	逆变与旁路	5ms
绝缘强度		1500 VAC，1min （输入和输出）
噪   声		45db（正面1米）
冷却方式		风扇强制风冷

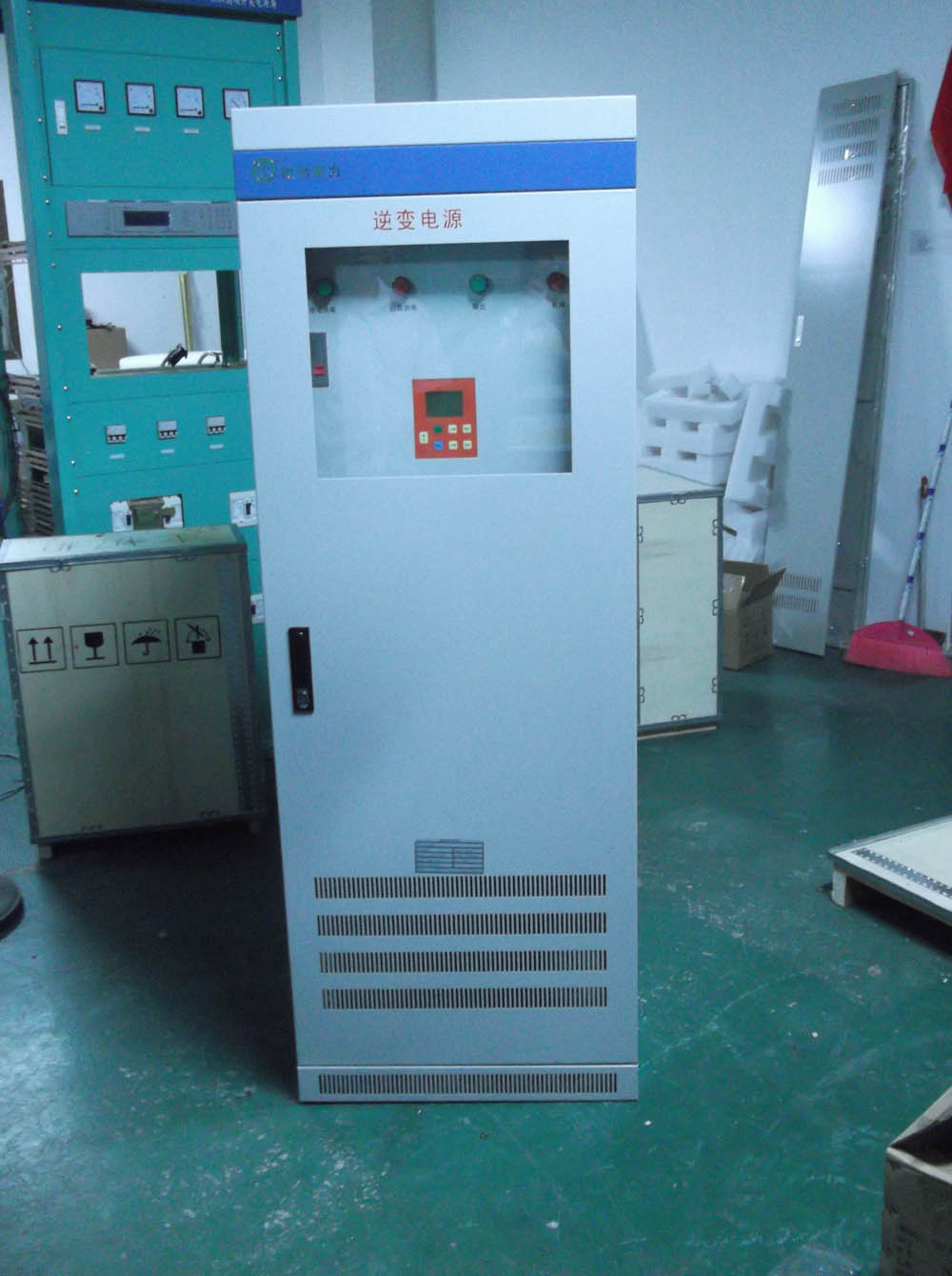

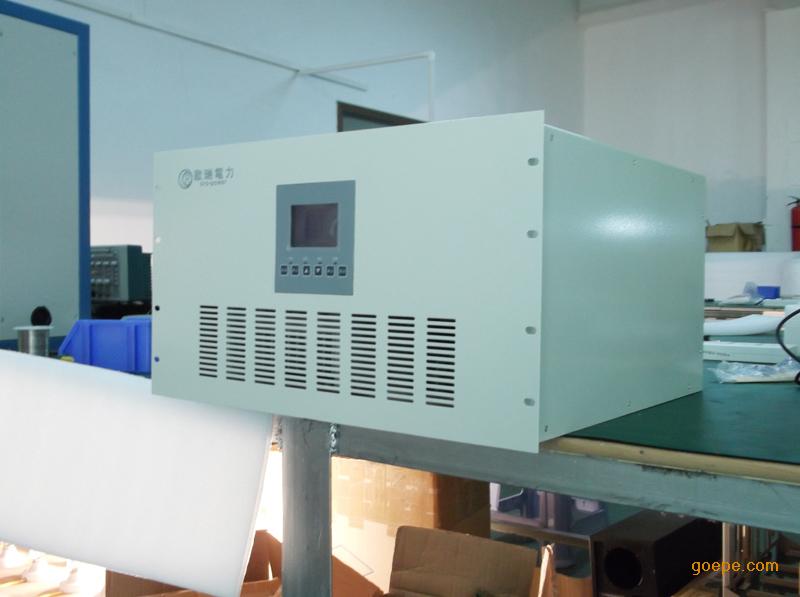

结构形式：机架式500VA－10KVA  /  立式1KVA－30KVA
型号定义:  ORN－＊＊VA－H/220C－－－单相工频后备式逆变器
           ORN－＊＊VA－H/380C－－－三相工频后备式逆变器
           ORN－＊＊VA－Z/220C－－－单相工频在线式逆变器
           ORN－＊＊VA－Z/380C－－－三相工频在线式逆变器
